30L01Y/30L01R自力式流量控制阀,由一个带设定流量的控制阀门和执行器组成。适用于非腐蚀性的液体,在系统中起流量控制的作用控制.
控制阀参数说明:
阀内件特点:
1、内置波纹管,具有压力平衡结构,灵敏度高
2、结构紧凑,性能可靠,免于维护
3、采用标准模块化设计
4、通过节流阀按标准图调节流量,方便快捷
5、通过组合件,可以进行多项组合控制
阀体类型: 直通式
阀盖形式: 标准型
散热型
流量特性: 快开
口径范围: DN15-300(1/2"-12")
压力等级: PN1.6、4.0Mpa(ANSI 150、300LB)
泄漏等级: ASME B16.104 Ⅴ(软密封)
ASME B16.104 Ⅳ(硬密封)
管道连接方式: 法兰式
设定值偏差: ±8%
适用温度范围: -30° ~ 150°
执行机构类型: 薄膜式执行机构(自力式)
|
阀体 |
|
公称通径 |
Dn15、20、25、32、40、50、65、80、100、125、200、250mm |
|
公称压力 |
PN1.6、4.0MPa |
|
法兰标准 |
ANSl、JIS、DIN、GB、JB(特殊可按用户提供) |
|
阀体材料 |
铸铁【HT200)、铸钢(ZG230-450)、铸不锈钢(ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti) |
|
阀芯材料 |
硬密封:不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi) |
|
软密封:不锈钢镶嵌橡胶圈 |
|
压力平衡 |
不锈钢波纹管( DN15-125)、平衡膜片( DN150-250) |
|
执行器 |
|
有效面积(cm2) |
250 |
|
|
630 |
|
节流压差 |
|
0.02 |
0.05 |
|
|
允许上下膜室之闻最大压差(MPa) |
0.4 |
|
|
0.15 |
|
材料 |
膜盖:钢板镀锌 膜片:EPDM或FKM夹纤维 |
|
控制管线、接头 |
铜管或钢管 10X1 (mm) 卡套式接头:R1/4" |
|
性能 |
|
设定值偏差 |
±8℃ |
|
允许泄漏量(在规定实验条件下) |
硬密封 |
4x0.01%阀额定容量 |
|
软密封 |
DN15-50 |
DN65-125 |
DN150-250 |
|
|
≥0.05 |
10气泡/min |
20气泡/min |
40气泡/min |
|
允许工作温度 |
|
公称通径 |
|
15-125mm |
150-250mm |
|
密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
|
冷却罐≤200℃ |
冷却罐和加长≤200℃ |
|
软密封 |
≤150℃ |
|
注:流量阀的节流量器分别为0.02MPa和0.05MPa两种,应根据实际情况选用,选取时阀前后的压差要大于该节流器压差。 |
|
额定流量系数、噪音衡量系数、允许压差 |
|
公称通径DN(mm) |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
额定流量系数KvS |
|
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
节流器压差的
流量范围(m3/h) |
0.02MPa |
0.1-2 |
0.2-3 |
0.2-4 |
0.4-7 |
0.6-11 |
0.8-16 |
3-28 |
4-40 |
6-63 |
8-80 |
12-125 |
15-150 |
18-180 |
|
PN40 |
0.2-3 |
0.3-4.5 |
0.3-6 |
0.5-10 |
0.8-16 |
1.1-24 |
4-40 |
6-58 |
9-90 |
12-120 |
18-180 |
22-220 |
25-250 |
|
噪音衡量系数Z值 |
|
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
允许压差( Mpa) |
PN16 |
1.6 |
1.5 |
1.2 |
1.2 |
|
PN40 |
2.0 |
|

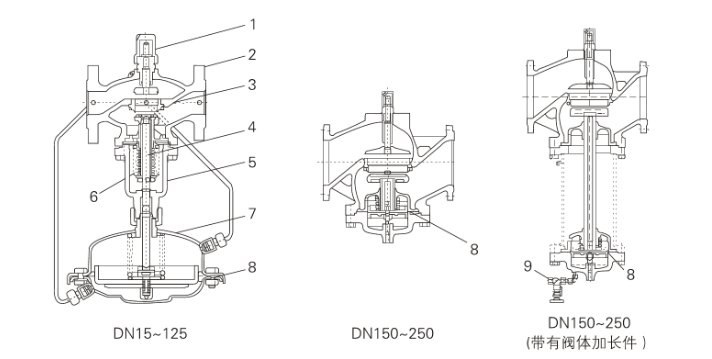

结构简图 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
限流器 |
阀体 |
阀座 |
阀轴 |
阀盖 |
波纹管 |
膜盖 |
膜片 |
充注阀 |

|

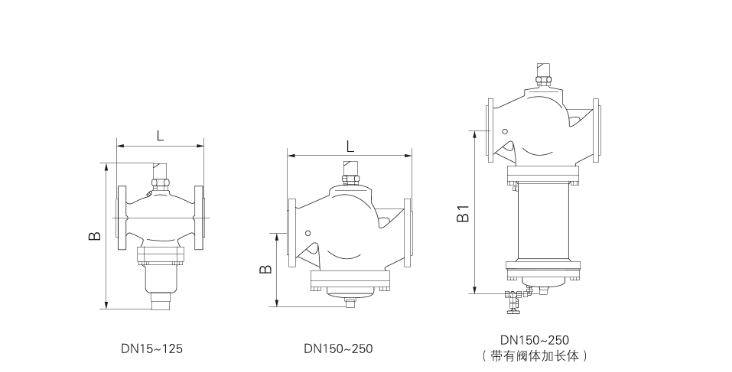

控制阀尺寸及重量(见图1-3) |
|
DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L(mm) |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
B(mm) |
212 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
326 |
354 |
404 |
|
重量(KG) |
6.2 |
6.7 |
9.7 |
13 |
14 |
17 |
29 |
33 |
60 |
70 |
80 |
140 |
220 |
|
B1(mm) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
630 |
855 |
1205 |
|
重量(KG) |
- |
- |
- |
- |
- |
- |
-- |
- |
- |
- |
140 |
210 |
300 |
|
执行器尺寸及重量 |
|
有效面积(cm2) |
250 |
|
R(mm) |
263 |
|
H(mm) |
150 |
|
重量(KG) |
9 |
型号编制说明
|
SZ |
|
-30 |
|
-ZY |
|
-D01 |
|
-C1 |
|
-15 |
|
>1.上兆品牌 |
|
>2.系列型号 |
|
>3.控制形式 |
|
>4.作用方式 |
|
>5.连接方式 |
|
>6.公称通径 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-16 |
|
-P4 |
|
-Y |
|
-W1 |
|
-B1 |
|
-K |
|
>7.公称压力 |
|
>8.阀体材质 |
|
>9.密封材质 |
|
>10.介质温度 |
|
>11.附件选项 |
|
>12.流量特性 |
|
1代号 |
|
|
4代号 |
作用方式 |
|
5代号 |
连接方式 |
|
SZ |
上兆品牌 |
|
D01 |
阀后稳定 |
|
C1 |
内螺纹 |
|
|
|
|
D02 |
阀前泄压 |
|
C2 |
法兰 |
|
|
|
|
D03 |
差压上升阀关 |
|
...... |
...... |
|
|
|
D04 |
差压上升阀开 |
|
|
|
|
2代号 |
系列型号 |
|
D12 |
指挥器阀后 |
|
|
|
|
300 |
自力式调节阀 |
|
D13 |
指挥器阀前 |
|
其他连接方式可根据客户要求设计制作 |
|
|
|
|
L01 |
流量调节 |
|
|
|
|
|
|
|
T01 |
温度(加热型) |
|
6代号 |
公称通径 |
|
|
|
|
T02 |
温度(冷却型) |
|
15 |
15mm |
|
3代号 |
控制形式 |
|
W01 |
微压型 |
|
20 |
20mm |
|
ZY |
自力式压力 |
|
W02 |
双膜片微压型 |
|
25 |
25mm |
|
ZC |
自力式压差 |
|
P/N/M |
压力调节 |
|
32 |
32mm |
|
ZL |
自力式流量 |
|
...... |
...... |
|
40 |
40mm |
|
ZW |
自力式温度 |
|
|
|
|
50 |
50mm |
|
ZZ |
自力式组合 |
|
|
|
|
...... |
...... |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7代号 |
公称压力 |
|
9代号 |
密封形式 |
|
11代号 |
附件选项 |
|
16 |
16bar |
|
Y |
硬密封 |
|
B1 |
指挥器 |
|
40 |
40bar |
|
R |
软密封 |
|
B2 |
冷却罐 |
|
64 |
64bar |
|
|
|
|
B3 |
散热片 |
|
...... |
...... |
|
|
|
|
B4 |
冷却罐+散热片 |
|
|
|
|
|
|
|
B5 |
加长件 |
|
|
|
|
|
|
|
B6 |
组合件 |
|
其他特殊压力可根据客户要求制作 |
|
|
|
|
B7 |
行程显示器 |
|
8代号 |
阀体材质 |
|
|
|
|
B8 |
手操机构 |
|
Q |
铸铁HT200 |
|
10代号 |
介质温度 |
|
...... |
...... |
|
C |
铸钢WCB |
|
W1 |
≤150℃ |
|
|
|
|
P4 |
不锈钢304 |
|
W2 |
≤200℃ |
|
|
|
|
P6 |
不锈钢316L |
|
W3 |
≤350℃* |
|
|
|
|
...... |
....... |
|
|
|
|
12代号 |
流量特性 |
|
|
|
|
|
|
|
K |
快开 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
其它特殊阀体材质可定做 |
|
*表示仅当介质为蒸汽有效且阀体需选用PN40 |
|
|
