HH49X微阻缓闭止回阀

产品简介 / Introduction

HH49X微阻缓闭止回阀--产品概述：

上兆阀门销售的HH46X、HH48X、HH49X消声缓闭止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好节能效果等特点。

HH49X微阻缓闭止回阀--主要用途：

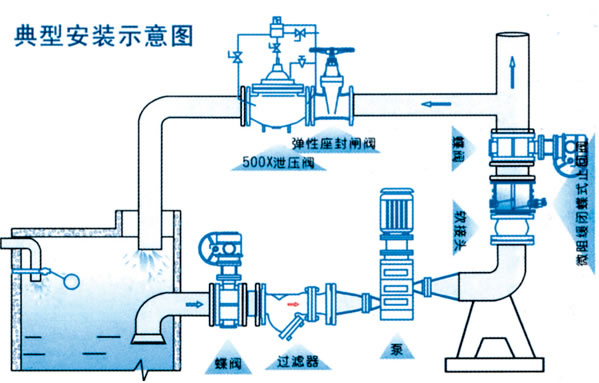

HH49X/HH48X蝶式双瓣消声止回阀主要用于净水、源木、污水、海水等介质的供、排水管道上，安装在水泵出口处，用以截断介质的回流，消除破坏性的水锤，保护管道、水泵的安全运行。

其主要特点如下：1.体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。

2.缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破坏性水锤。

3.橡胶软密封，封闭性能好，耐磨损，使用寿命长。

4.橡胶缓冲，启闭平稳，无振动，无噪音。

5.比老式止回阀六阻小，有明显的节能效果。

HH49X微阻缓闭止回阀--主要零件材质：

零件名称	材质
阀体	铸铁、铸钢、不锈钢
阀瓣	碳钢、不锈钢+丁腈橡胶
阀杆、油缸、活塞	不锈钢
弹簧	不锈钢

HH49X微阻缓闭止回阀--技术参数：

型号	公称压力 PN(MPa)	强度试验压力 (MPa)	密封压力 (MPa)	适用温度 (℃)	适用介质	缓闭时间
HH46X HDH48X HH49X	1.0	1.5	1.1	≤80	清水、污水、海水	≤60秒
	1.6	2.4	1.76
	2.5	3.75	2.75

HH49X微阻缓闭止回阀--主要外形尺寸：(法兰连接尺寸：按JB/T79-94)　

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸 (mm)
公称压力 PN(MPa)	公称通径 DN(mm)	L	H	H1
1.0 1.6 2.5	40	140	200	88
	50	150	215	98
	65	170	225	108
	80	180	235	118
	100	190	280	130
	125	200	290	148
	150	210	310	172
	200	230	350	210
	250	250	415	240
	300	270	450	264

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸 (mm)
公称压力 PN(MPa)	公称通径 DN(mm)	L	H	H1
1.0 1.6 2.5	350	290	480	297
	400	310	550	324
	450	330	585	351
	500	350	640	379
	600	390	720	434
	700	430	780	491
	800	470	840	549
	900	510	990	600
	1000	550	1050	655
	1200	630	1210	770
