气动高真空蝶阀

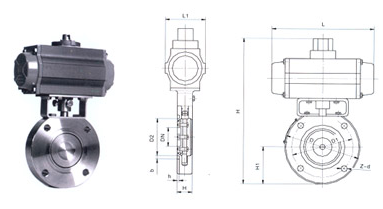

GIQ型气动高真空蝶阀

GIQ型系列气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动。从而达到接通或切断真空管路中气流的目的，气动执行器控制的气动蝶阀，分为双作用和单作用（弹簧复位）气缸。可选配信号反馈控制，防爆电气装置及气源处理元件。适用工作介质为空气及非腐蚀性气体。是气动单元组合仪表中的执行单元，它来自调节仪表的信号，改变介质的切断与流通，该产品操作力大，阀体设计新颖，流阻小，额定流量系数大，密封性能优良。因而广泛应用于石油、化工、轻纺、食品、泡塑等各工业部门的生产过程自动控制和远程控制交流中。

特点

GIQ气动高真空蝶阀，是气动单元组合仪表中的执行单元，它来自调节仪表的信号，改变介质的切断与流通，该产品操作力大，阀体设计新颖，流阻小，额定流量系数大，密封性能优良。

性能规范：

公称通径	45	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800
连接法兰	JB/T919 GB/6070
漏气速率	133.3×10-6										133.3×10-5
通导能力	48	97	178	260	546	938	1328	2611	3962	6159	8535	10912	13558	16202	22418	41357
气缸直径	50							63			80		100		125
适应范围	133.3×10-6～101×103
介质温度	-25～80
电磁换向阀电源电压及频率	220/50
电磁换向阀功率	10
气源压力	0.4～0.6
启闭时间	＜3
开阀时，阀板两侧压力差	≤101
