产品简介
/ Introduction
DDC-JQ型
电磁真空带充气阀是机械真空泵安全阀，安装于机械真空泵的进气口，并与泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门自动关闭。电磁真空充气阀使真空系统保持真空并将大气充入泵腔内，从而避免泵油逆向流动而污染真空系统。
电磁真空带充气阀使用介质为纯净空气和非腐蚀性气体。
电磁真空带充气阀等各种真空阀、减压阀、真空配件产品。
阀体、阀盖、阀板：碳钢或铝合金
密封圈：丁腈橡胶
电磁真空带充气阀主要技术性能
适用范围：105 ~10-2 Pa
阀门漏率：≤6.7×10-3Pa.L/S
适用温度：-30~+50℃
线围温升：≤65℃
开闭时间：≤3S
电源电压：220V/50Hz
|
适用范围(Pa)
|
105～1x10-2
|
|
阀门漏率(Pa.L/S)
|
|
|
适用温度(℃)
|
-25～+50
|
|
线圈温升(℃)
|
≤65
|
|
开闭时间(S)
|
≤3
|
|
电源电压(V/Hz)
|
220±10%/50
|
|
法兰标准
|
JB919
|

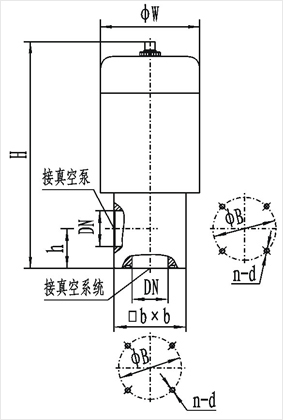

电磁真空带充气阀--连接及外形尺寸：
|
型号
|
通径(DN)
|
ΦW
|
ΦB
|
H
|
h
|
bxb
|
n-d
|
匹配机械泵型号
|
|
DDC-JQ16A
|
16
|
68
|
42
|
176
|
28
|
48x48
|
4-M5
|
2XZ-0.5/1
|
|
DDC-JQ25A
|
25
|
82
|
55
|
199
|
35
|
58x58
|
4-M6
|
2XZ-2/4
|
|
DDC-JQ32
|
32
|
92
|
64
|
226
|
40
|
68x68
|
4-M6
|
2XZ-4
|
|
DDC-JQ40
|
40
|
110
|
70
|
245
|
44
|
80x80
|
4-M6
|
2XZ-8
|
|
DDC-JQ50A
|
50
|
125
|
90
|
290
|
56
|
95x95
|
4-M8
|
2X-15
|
|
DDC-JQ65
|
65
|
135
|
105
|
320
|
65
|
115x115
|
4-M8
|
2X-30A
|
|
DDC-JQ80
|
80
|
165
|
125
|
367
|
75
|
140x140
|
4-M8
|
2X-70A
|
注：快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格)
