遥控浮球阀

一、100X遥控浮球阀--概述

100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。本产品直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠。 广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。

压力等级：PN10﹑PN16﹑PN25

隔膜式：DN20～450

活塞式：DN350～800

二、100X遥控浮球阀--工作原理

当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。

当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

三、100X遥控浮球阀--主要技术参数

四、100X遥控浮球阀--主要零件材料

五、100X遥控浮球阀--部件列表

1、球阀2、产阀3、针阀4、浮球阀

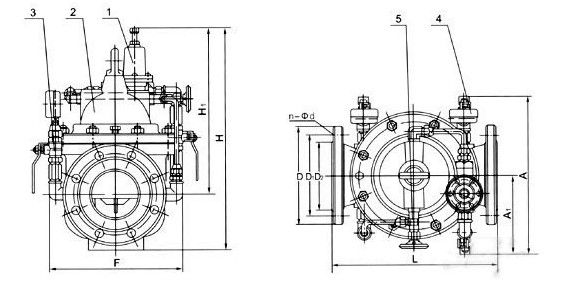

六、主要外形及连接尺寸

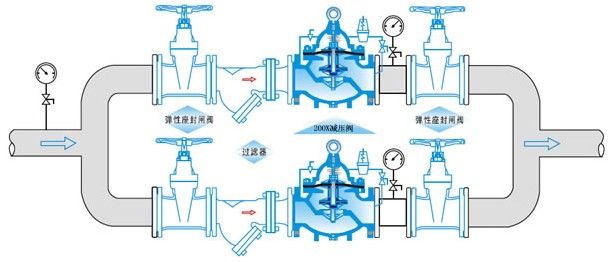

七、安装示意图
